Roue motrice sécuritaire SWD® 125

La roue motrice sécuritaire pour AGV/AMR
EW2A 125HNxxx ezSWD125IH.xx C 11092024 (Photo HD DET)

La nouvelle roue motrice SWD® 125 offre les fonctions de sécurité exclusives de la gamme SWD® dans un format extrêmement compact, idéal pour les robots de logistique de faibles et moyennes charges.

La combinaison des SWD® avec des scrutateurs de sécurité adresse les besoins fonctionnels des robots mobiles, en conformité totale avec les règlementations mondiales de sécurité des machines.

Les roues SWD® sont compatibles avec tous les scanners lasers de sécurité du marché, assurant un ensemble sécuritaire de niveau SIL2/PLd.

Caractéristiques principales de la gamme :

  • Roue Ø 125 mm supportant 250 kg de charge
  • Jusqu'à 1 500 kg déplacés
  • Boîtier de contrôle électronique IP66
  • PU 80 sh.A profilé plat
  • Contrôle de mouvement sécuritaire et codeur de sécurité

Quelle roue pour quel usage ?

EW2A-125HN04x
Ref. ezSWD125IM.4x/C
EW2A 125HN04x ezSWD125IH.4x C 11092024 (Photo HD DET)
Usage
  • robots logistiques
  • robots de service
  • AGVs / AMRs
Caractéristiques techniques
Format / diamètre 125 mm
Charge verticale maximale 250 kg (statique)
Vitesse 0 à 11 km/h
Type de pneu PU 80 sh. A - Profilé plat
Puissance nominale 200 W (S1)
Couple pointe 13 Nm
Effort de poussée 20 daN / 500 kg déplacés
Option(s) Frein de stationnement /B
EW2A-125HN14x
Ref. ezSWD125IM.14x/C
EW2A 125HN14x ezSWD125IH.14x C 11092024 (Photo HD DET)
Usage
  • plateformes mobiles
  • robots industriels
  • AGVs / AMRs
Caractéristiques techniques
Format / diamètre 125 mm
Charge verticale maximale 250 kg
Vitesse 0 à 3,2 km/h
Type de pneu PU 80 sh. A - Profilé plat
Puissance nominale 185 W (S1)
Couple pointe 37 Nm
Effort de poussée 60 daN / 1 500 kg déplacés
Option(s) Frein de stationnement /B
Vidéos de nos applications
ez-wheel-application videoChariot desserte
ezwheel ez-wheel $application->title

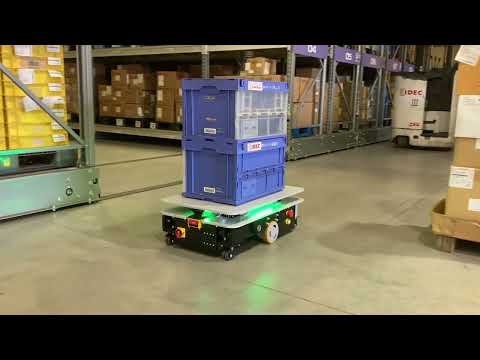

AGV équipé de capteur de détection pour la vérification de présence de la charge transportée.

ez-wheel-application videoChariot desserte
ezwheel ez-wheel $application->title

Les dispositifs de sécurité présents sur le robot mobile (scanner de sécurité SE2L, e-stop) lui permettent d’évoluer en toute sécurité dans un environnement ou cohabitent machines, opérateurs et autres engins roulants.

ez-wheel-application videoChariot desserte
ezwheel ez-wheel $application->title

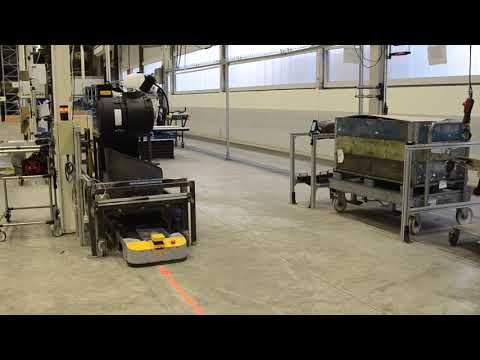

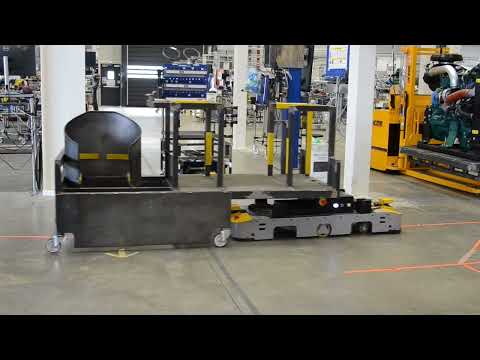

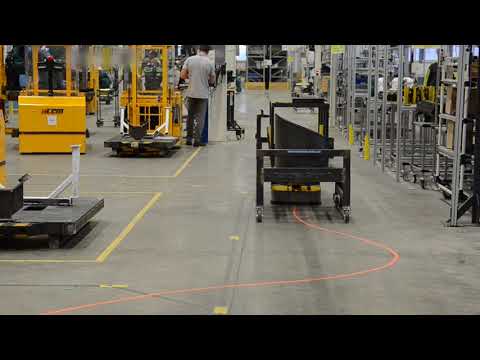

Robots mobiles destinés à l’approvisionnement des lignes d’assemblage d’un site automobile. Equipé du logiciel de navigation ez-Way®, le robot combine deux modes de navigation : le suivi de ligne virtuelle et le suivi de ligne physique.

ez-wheel-application videoChariot desserte
ezwheel ez-wheel $application->title

AMR équipé des roues SWD® et du scanner laser de sécurité SE2L. Développé pour l’intralogistique, ce robot mobile répond parfaitement aux contraintes du secteur (sécurité de fonctionnement, autonomie, vitesse de déplacement, durée de vie, etc.).

Photos de nos réalisations
Le contrôle de mouvement de sécurité interdit des actions sans bloquer le robot mobile

Le contrôle de mouvement de sécurité interdit des actions sans bloquer le robot mobile

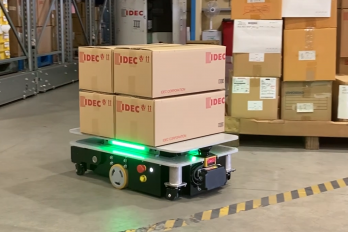

AMR développé par IDEC Corporation pour leurs besoins d’intralogistiques internes, équipé de 2 SWD® 125 et de 2 scanners de sécurité IDEC SE2L

AMR développé par IDEC Corporation pour leurs besoins d’intralogistiques internes, équipé de 2 SWD® 125 et de 2 scanners de sécurité IDEC SE2L

Les roues SWD® sont utilisées pour équiper des robots mobiles destinés à tracter des charges dans les usines.

Les roues SWD® sont utilisées pour équiper des robots mobiles destinés à tracter des charges dans les usines.

Le faible encombrement permet de concevoir des robots à profil bas capables de transporter tout type d’étagères.

Le faible encombrement permet de concevoir des robots à profil bas capables de transporter tout type d’étagères.

IDEC_EZ-WHEEL_SWD-125_mobile-robot-equipped

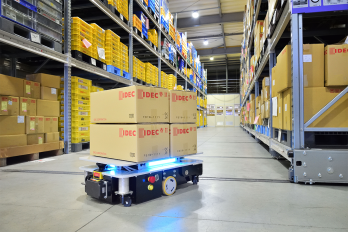

Robot mobile équipé de roues motrices sécuritaires SWD® 125 capable de déplacer jusqu’à 500 kg en toute sécurité.

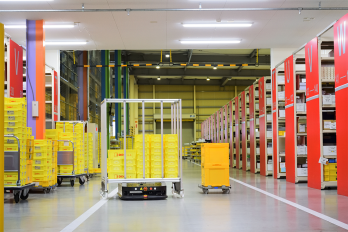

IDEC_EZ-WHEEL_SWD-125_AGV-and-all-necessary-safety-devices

AGV équipé de roues SWD® 125 et de tous les dispositifs de protection permettant aux opérateurs de travailler en toute sécurité.

IDEC_EZ-WHEEL_SWD-125_AGV-using-virtual-line-following-mode

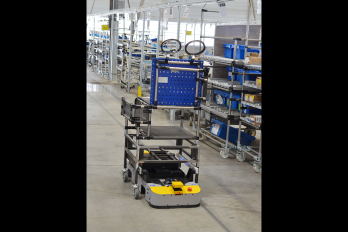

AGV en mode suivi de ligne virtuelle dédié à l’approvisionnement en pièces et sous-ensembles des postes d’assemblage produits.

IDEC_EZ-WHEEL_SWD-125_AGV-for-pallet-transport

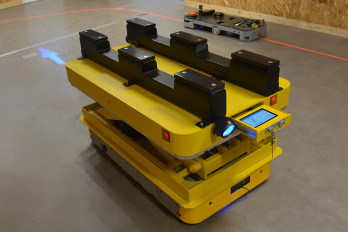

AGV dédié au transport de palettes, motorisé par des roues SWD® 125 et équipé d’une plateforme élévatrice, d'une interface utilisateur, de deux scanners, et d'une flèche lumineuse projetée au sol indiquant la direction du robot.

IDEC_EZ-WHEEL_SWD-125-Mobile-robot-supporting-compliance-with-ISO-3691-4-safety-standards

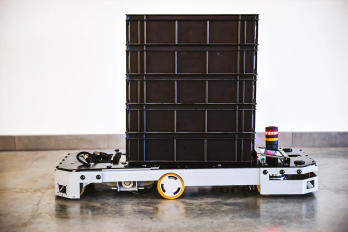

Robot mobile équipé de deux roues SWD® 125, d’un laser de sécurité SE2L et d’une verrine lumineuse LD6A. Ces équipements facilitent la mise en conformité avec la norme ISO 3691-4.

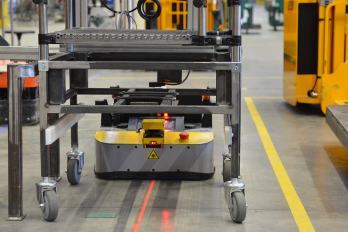

IDEC_EZ-WHEEL_SWD-125_AGV-Line-following-with-IDEC-scanner

AGV suiveur de ligne équipé d’un scanner IDEC, de roues motrices SWD® 125 et d’un système de verrouillage par pin lock pour l’attelage de chariots. Cet AGV assure un approvisionnement continu de la ligne d’assemblage.

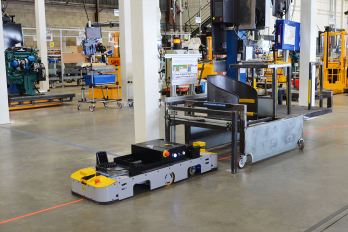

IDEC_EZ-WHEEL_SWD-125_Mobile-robot-dedicated-to-transporting-heavy-loads

Robot mobile équipé du logiciel de navigation ez-Way®. Cet AGV est dédié au tractage de chariot dans une usine d’assemblage automobile.

IDEC_EZ-WHEEL_SWD-125_equipped-with-a-certified-safety-controller

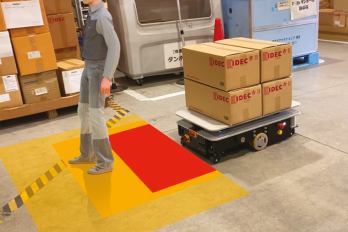

Les roues SWD® 125 sont équipées d’un contrôleur de sécurité certifié qui traite les informations provenant des capteurs du robot afin de prévenir tout mouvement dangereux.
