SWD® 125 Safety wheel drive
Das sichere Antriebsrad für FTS und AMR
Das neue Antriebsrad SWD® 125 bietet die exklusiven Sicherheitsfunktionen der SWD®-Reihe in einem extrem kompakten Format, das sich ideal für Logistikroboter mit geringer und mittlerer Traglast eignet.
In Kombination mit gängigen Sicherheitsscannern erfüllt das sichere Antriebsrad die funktionalen Anforderungen an mobile Roboter und die weltweiten Sicherheitsvorschriften für Maschinen.
Die SWD®-Räder sind mit allen auf dem Markt erhältlichen Sicherheitslaserscannern kompatibel und gewährleisten ein Sicherheitsniveau der Stufe SIL2/PLd.
Hauptmerkmale des Produkts:
- Rad Ø 125 mm, das 250 kg Last trägt
- Bis zu 1.500 kg bewegt
- Elektronische Steuereinheit in Schutzklasse IP66
- PU 80 sh.A spurlose Lauffläche
- Sichere Motorsteuerung und Sicherheitsdrehgeber
Welches Rad für welchen Einsatz?
EW2A-125HN04x
Ref. ezSWD125IM.4x/C
Ref. ezSWD125IM.4x/C
Einsatz
- logistik-Roboter
- service-Roboter
- FTS / AMR
Technische Funktionen
Durchmesser
125 mm
Vertikale Belastung max.
250 kg (statisch)
Geschwindigkeit
0 bis 11 km/h
Reifentyp
PU 80 sh.A spurlose Lauffläche
Nennleistung
200 W (S1)
Spitzendrehmoment
13 Nm
Höchste Schubkraft
20 daN / bewegt 500 kg
Optionen
Feststellbremse /B
EW2A-125HN14x
Ref. ezSWD125IM.14x/C
Ref. ezSWD125IM.14x/C
Einsatz
- mobile Roboter
- und Automaten
- FTS / AMR
Technische Funktionen
Durchmesser
125 mm
Vertikale Belastung max.
250 kg
Geschwindigkeit
0 bis 3.2 km/h
Reifentyp
PU 80 sh.A – spurfreie Bereifung
Nennleistung
185 W (S1)
Spitzendrehmoment
37 Nm
Höchste Schubkraft
60 daN / bewegt 1.500 kg
Optionen
Feststellbremse /B
Videos unserer Räder im Einsatz
Die AMR, die IDEC Corporation für ihren internen Intralogistikbedarf entwickelt hat
Bilder unserer Räder im Einsatz
Die Safety Motion Control (sichere Bewegungssteuerung) verhindert gefährliche Bewegungen ohne den mobilen Roboter anhalten zu müssen
Die AMR, die IDEC Corporation für ihren internen Intralogistikbedarf entwickelt hat, wurden mit zwei Antriebsrädern SWD® 125 und zwei IDEC SE2L Sicherheitsscannern ausgestattet

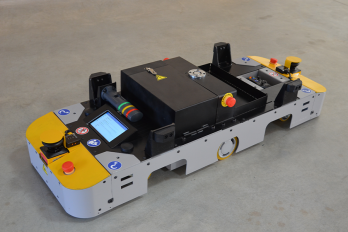

Einsatz von SWD®-Rädern zur Aufrüstung von mobilen Robotern, um das Ziehen von Lasten in einer Fabrik zu ermöglichen.
Der geringe Platzbedarf ermöglicht auch die Entwicklung von Robotern mit niedrigem Profil, die jede Art von Regal tragen können.

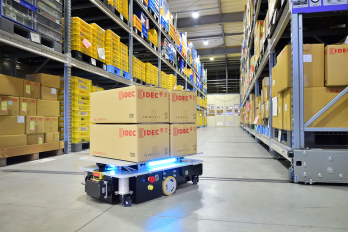

Mobiler Roboter mit sicheren SWD® 125 Antriebsrädern, in der Lage, bis zu 500 kg sicher zu transportieren.

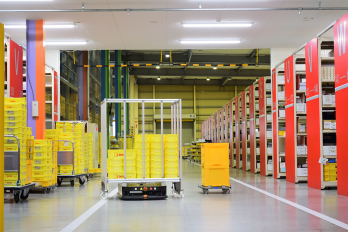

AGV mit SWD® 125-Rädern und allen erforderlichen Sicherheitseinrichtungen ausgestattet, damit Bediener sicher arbeiten können.

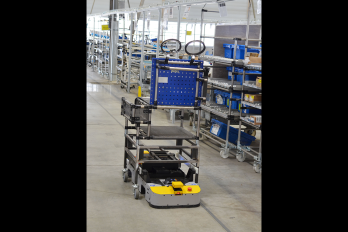

AGV im Modus der virtuellen Spurführung, das für die Versorgung von Montagearbeitsplätzen mit Teilen und Baugruppen vorgesehen ist.

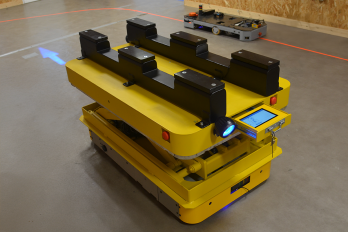

AGV für den Palettentransport, angetrieben durch SWD® 125-Räder und ausgestattet mit einer Hubplattform, einer Benutzerschnittstelle, zwei Scannern und einem auf den Boden projizierten Lichtpfeil zur Anzeige der Fahrtrichtung des Roboters.

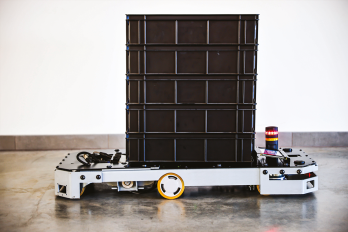

Mobiler Roboter mit zwei SWD® 125-Rädern, einem IDEC SE2L Sicherheits-Laserscanner und einer LD6A Signalleuchte ausgestattet. Diese Komponenten unterstützen die Einhaltung der Norm ISO 3691-4.

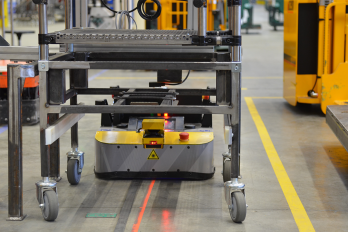

Linienverfolgender AGV mit IDEC-Scanner, SWD® 125 Antriebsrädern und einem Pin-Lock-Kupplungssystem zum Ziehen von Wagen. Dieser AGV gewährleistet eine kontinuierliche Versorgung der Montagelinie.

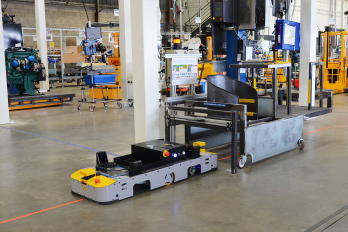

Mobiler Roboter mit ez-Way® Navigationssoftware ausgestattet. Dieses FTF ist für das Ziehen von Wagen in einem Automobilmontagewerk vorgesehen.

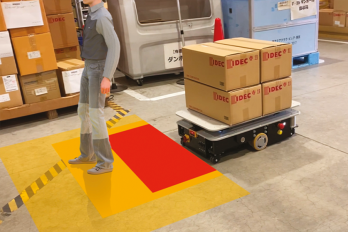

Die SWD® 125 Räder sind mit einem zertifizierten Sicherheitscontroller ausgestattet, der Signale von den Sensoren des Roboters verarbeitet, um gefährliche Bewegungen zu verhindern.
