Entwicklung von autonomen, mobilen Cobots

FTS und AMR-Entwicklungsbeschleuniger

Die neue SWD®-Technologie ermöglicht die Robotisierung einer Walzmaschine mit nur 3 Komponenten, die aus zwei SWD®-Rädern und einem Sicherheitsscanner. Der technische Aufwand für die Entwicklung eines sicherheitskonformen mobilen Cobots wird drastisch reduziert und kann die Entwicklungskosten um den Faktor 5 senken. Zudem bietet der Verzicht auf sperrige Komponenten völlige Freiheit bei der Gestaltung des Roboters.

Sicherheit und Zuverlässigkeit:

Exklusive Sicherheitsmerkmale gemäß ISO 3691-4
Kompatibilität mit allen SIL2/PLd-Sicherheitsscannern

Integration und Wartung:

Vorkonfigurierte Steuerungs- und Sicherheitsroutinen
Minimaler Platzbedarf zur Erleichterung kundenspezifischer Lösungen

Nutzungsbereiche:

Einfache und intuitive Bedienung
Einfache Roboterwartung

Unsere Lösungen für die Robotisierung von Lagern

Entwicklung von einfachen und vielseitigen mobilen Robotern

[+] Eingebaute Betriebssicherheit

SWD® Räder sind mit einer zertifizierten Sicherheitssteuerung ausgestattet, die Informationen von den Sicherheitssensoren des Roboters verarbeitet, um gefährliche Bewegungen zu verhindern.

[+] Modularität und Freiheit bei der Implementierung

Noch nie war die Bauweise eines mobilen Roboters so einfach und übersichtlich, was den Konstrukteuren von Roboterlösungen völlige Freiheit in ihrer Entwicklungskreativität lässt.

[+] Schnellere und kostengünstigere Entwicklung

Funktionen, die normalerweise aufwändig zu entwickeln und zu zertifizieren sind, sind direkt zugänglich und vorkonfiguriert. Das spart Aufwand und Implementierungskosten und gewährleistet die Einhaltung der ISO 3691-4.

Safety Wheel Drive warehouse robotisation ez Wheel

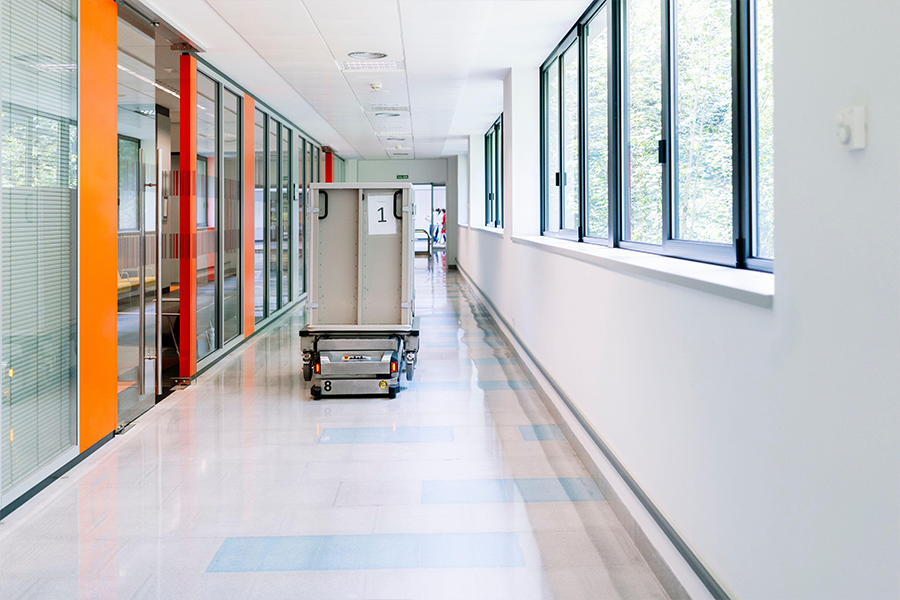

SWD 150 wheels are particularly suitable for collaborative robots in hospital environments

SWD 150-Räder eignen sich besonders für kollaborierende Roboter in Krankenhausumgebungen

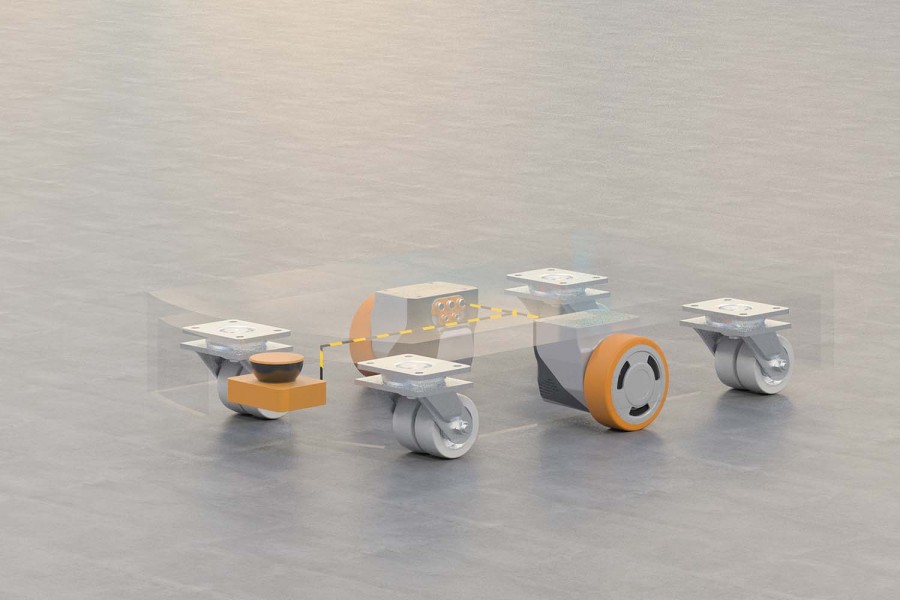

Cobot mot zwei SWD 150 Radern und einem Sicherheitsscanner

Cobot mit zwei SWD® 150 Rädern und einem Sicherheitsscanner

Für den Bereich passende ez-Wheel Produkte

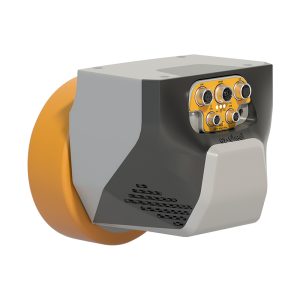

Ref. ezSWD150IH.14x/C-x

ezSWD150IH14 C 0 26102023 (Photo HD DET)

Einsatz

mobile Roboter
industrielle Automatisierung
FTS / AMR

Technische Funktionen

Durchmesser 150 mm

Vertikale Belastung max. bis zu 700 kg

Geschwindigkeit 0 bis 3.7 km/h

Reifentyp PU 92 sh.A – spurfreie Bereifung

Nennleistung 185 W (S1)

Akkukapazität 100 Wh

Spitzendrehmoment 45 Nm

Höchste Schubkraft 60 daN / bewegt 1.500 kg

Optionen Zusatzbatterie, Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

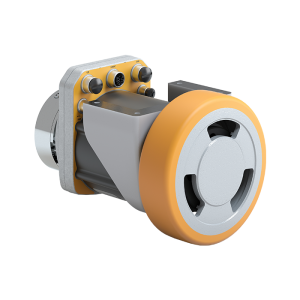

Ref. ezSWD125IM.4x/C

Einsatz

logistik-Roboter
service-Roboter
FTS / AMR

Technische Funktionen

Durchmesser 125 mm

Vertikale Belastung max. 250 kg (statisch)

Geschwindigkeit 0 bis 11 km/h

Reifentyp PU 80 sh.A spurlose Lauffläche

Nennleistung 200 W (S1)

Spitzendrehmoment 13 Nm

Höchste Schubkraft 20 daN / bewegt 500 kg

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWD150IH.25x/C-x

Einsatz

Industrielle Automatisierung
Übertragung bei niedriger Geschwindigkeit
FTS / AMR

Technische Funktionen

Durchmesser 150 mm

Vertikale Belastung max. bis zu 700 kg

Geschwindigkeit 0 bis 2.1 km/h

Reifentyp PU 92 sh.A – spurfreie Bereifung

Nennleistung 185 W (S1)

Akkukapazität 100 Wh

Spitzendrehmoment 63 Nm

Höchste Schubkraft 84 daN / bewegt 2.100 kg

Optionen Zusatzbatterie, Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWD125IM.14x/C

Einsatz

mobile Roboter
und Automaten
FTS / AMR

Technische Funktionen

Durchmesser 125 mm

Vertikale Belastung max. 250 kg

Geschwindigkeit 0 bis 3.2 km/h

Reifentyp PU 80 sh.A – spurfreie Bereifung

Nennleistung 185 W (S1)

Spitzendrehmoment 37 Nm

Höchste Schubkraft 60 daN / bewegt 1.500 kg

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWDcore.0x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 1 800 rpm

Nennleistung 250 W (S1)

Spitzendrehmoment 4.4 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWDcore.4x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 490 rpm

Nennleistung 200 W (S1)

Spitzendrehmoment 13 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWDcore.14x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 130 rpm

Nennleistung 185 W (S1)

Spitzendrehmoment 37 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWDcore.25x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 72 rpm

Nennleistung 145 W (S1)

Spitzendrehmoment 37 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen 3D CAD herunterladen

Safety scanner Ref. SE2L

Zubehör safety Steuerungen safety scanner

Einsatz

mobile Roboter
industrielle Automatisierung
FTS / AMR

Mehr erfahren

Safety edge Ref. E30BK1

Einsatz

mobile Roboter
service-Roboter
FTS / AMR

Mehr erfahren

Hub Ref. ezSWDsafetyhub

Einsatz

2D CAD herunterladen 3D CAD herunterladen

Ref. ezSWDcore.50x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 36 rpm

Nennleistung 72 W (S1)

Spitzendrehmoment 37 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen

Ref. ezSWDcore.100x/C

Einsatz

Mobile Roboter
Palettenhubwagen
Hebebühnen
Förderanlagen

Technische Funktionen

Geschwindigkeit 0 bis 18 rpm

Nennleistung 37 W (S1)

Spitzendrehmoment 37 Nm

Optionen Feststellbremse /B

Datenblatt herunterladen 2D CAD herunterladen
